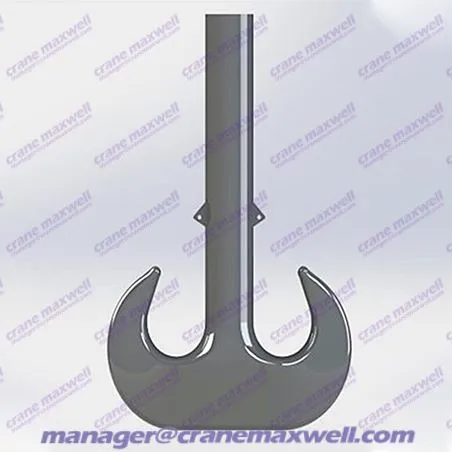

ДИН 15402 необрађена дупла кука
video
ДИН 15402 необрађена дупла кука

ДИН 15402 необрађена дупла кука

Наши кранови са дуплом куком се широко користе у мосним дизалицама, торањским дизалицама и другим врстама дизалица. Испуњавајући међународне стандарде као што је ДИН 15402, они нуде предности као што су велика носивост-носивости и висок фактор сигурности, обезбеђујући безбедне и ефикасне операције подизања.
Pošalji upit
Opis

Наш кран са дуплом куком је компонента за подизање језгра која се широко користи у мостним, торањским и металуршким дизалицама. Може се похвалити предностима као што су велика{1}}носивост, јака отпорност на хабање и висок фактор сигурности. Његова робусна и поуздана структура испуњава међународне стандарде као што је ДИН 15402, обезбеђујући безбедне и ефикасне операције подизања.



Спецификације куке за кран



Модел производа Двострука кука за кран Радна температура -40 степени ~ + 120 степен
Називни капацитет дизања 5 тона - 500 тона (прилагодљиво) Испорука 30-35 дана
Материјал за куке Легирани челик 35ЦрМо/34Цр2Ни2Мо итд. (прилагодљиво) Гаранција 12 месеци
Фактор сигурности Минимално 4:1 Прилагођавање Прилагођено према вашем цртежу
Површинска обрада Боја у спреју против-рђе / поцинкована Детецтион Дајте извештај о испитивању
Материал Граде P, S ,T, V Сафети Латцх Све кука за кран са сигурносном бравом
Хоок Суспенсион Стандард ДИН15402а величина зависи од захтева клијента Транспорт Поморски или железнички транспорт
Паковање Висококвалитетна дебела дрвена кутија за поморски транспорт Боја Жута/црна или прилагођена боја



Делови куке за кран

Crane Hook Parts

Тело куке – Главно тело дупле куке, исковано од легираног челика високе{0}}чврстоће, које захтева високу чврстоћу и отпорност на савијање.

Врат куке – критична компонента која повезује тело куке са попречном гредом, захтевајући довољну{0}}дебљину попречног пресека и снагу да спречи савијање или ломљење.

Кука репа – Обично је опремљен структурама са навојем или пин{0}}рупама како би се обезбедила сигурна, поуздана и издржљива веза.

Врх куке – отвор кроз који улази опрема за дизање или жичано уже; његов облик и величина одређују расподелу напрезања и сигурност.

Сигурносна брава – Заштитни уређај инсталиран на предњем крају врха куке како би се спречило случајно одвајање опреме за подизање током операција подизања

ДИН стандардна кована кука



Нудимо коване куке за кран у складу са ДИН стандардима. Наш лагер кука за кран креће се у тежини од 2,5 тоне до 40 тона, ау понуди имамо и куке до 250 тона. Ове куке су коване од високо-квалитетног угљеничног челика или легираног челика, одликују се високом чврстоћом, високом жилавошћу и отпорношћу на замор, са сигурносним фактором обично 4:1 или 5:1. Све куке за кран су у складу са међународним ДИН стандардима.



Предности ковања: Коване куке ефикасно избегавају дефекте ливења и поседују јачу отпорност на затезање и замор. Имају велику носивост-носивости, висок фактор сигурности и дуг радни век, што их чини погодним за тешке-опреме и операције високог{3}}подизања.



Предности двоструке куке: У поређењу са једном куком, дупла кука на дизалици равномерније распоређује силу, ефективно распоређујући притисак оптерећења и смањујући деформацију узроковану концентрисаном силом на једној куки. Одржава равнотежу приликом подизања дугих, великих или неправилних предмета, спречавајући нагињање и љуљање.



Наши производи



DIN 15402 unmachined double hook DIN 15402 unmachined double hook crane chain hook crane chain hook



overhead crane hook overhead crane hook lifting hook with chain lifting hook with chain



Контактирајте сада



Материјали и производни процеси



Материјали за куке за кран

ДГ20Мн је конструкциони челик од средње{1}}легуре угљеника са добрим свеобухватним механичким својствима. Има умерену чврстоћу, али одличну жилавост и стабилне ударне перформансе, што га чини погодним за куке и отковке који захтевају високу пластичност и отпорност на удар.

35ЦрМо је легирани челик-високе чврстоће. Након термичке обраде, постиже се висока чврстоћа течења и затезна чврстоћа уз одржавање добре жилавости и отпорности на замор. Обично се користи за тешке{4}}куке које су изложене удару и наизменичним оптерећењима.

34Цр2Ни2Мо је нисколегирани челик високе-чврстоће{4}}одличне чврстоће, жилавости и каљивости. Након термичке обраде, поседује изузетно високу затезну чврстоћу и отпорност на удар, што га чини погодним за кранске куке велике тонаже, високог напрезања и високих безбедносних захтева.



Процес производње: Ковање → Термичка обрада → Машинска обрада → Инспекција

Наше куке пролазе кроз ригорозни производни процес. Прво се врши ковање, коришћењем -притиска високе температуре да би се метална структура згуснула и повећала њена чврстоћа. Након тога следи топлотна обрада, укључујући нормализацију, гашење и каљење, како би се побољшала тврдоћа и жилавост челика. Затим, машинска обрада се користи за прецизно прецизирање димензија и завршне обраде површине, обезбеђујући структурну тачност. Коначно, инспекција се спроводи коришћењем метода испитивања без{5}}разарања као што су ултразвучно испитивање, испитивање магнетним честицама и испитивање затезања да би се свеобухватно проверио квалитет производа и безбедносни учинак.



Методе испитивања: ултразвучно испитивање (УТ), испитивање магнетним честицама (МТ), испитивање затезања (ТТ)

Ултразвучно тестирање се користи за откривање унутрашњих дефеката као што су пукотине и поре.

Испитивање магнетним честицама углавном открива површинске или близу{0}}површинске-микропукотине.

Испитивање затезања потврђује границу течења, затезну чврстоћу и издужење материјала, осигуравајући да удица има довољну носивост{0}}носивости и жилавост у стварном раду.



double hook crane    double hook crane    double hook crane



Сценарији апликација

Луке и терминали: Приликом утовара и истовара контејнера, расутих терета или велике опреме, дупле куке омогућавају{0}}подизање на две тачке, одржавајући баланс терета и спречавајући нагињање или љуљање.

Мостне дизалице и порталне дизалице: Широко се користе у фабрикама и складиштима за подизање великих, дугачких или неправилног облика робе, побољшавајући оперативну флексибилност и сигурност.

Производња машина и монтажа опреме: Приликом подизања великих рамова, лопатица ветротурбина, тешких калупа и других компоненти, дупле куке постижу прецизно позиционирање и стабилну равнотежу, побољшавајући ефикасност конструкције.

Бродоградња: Погодно за подизање великих бродских структурних компоненти или модула палубе; дупле куке координирају расподелу силе, обезбеђујући несметан и поуздан процес подизања.

Bridge Crane hook Gantry crane hook Car crane hook Port crane hook



ФАК

Q: Шта вам је потребно да дате понуду?

О: Молимо вас да нам пошаљете цртеж вашег производа. Доле наведене детаље треба укључити: А.Димензија (Толеранција) Б. Материјали Ц. Завршна обрада Д. Количина

Q: Како да знам за производњу?

О: Двоструко ћемо потврдити ваше захтеве и послати вам узорак пре масовне производње. Током масовне производње, обавештаваћемо вас о сваком процесу. Поред тога, извршићемо 100% инспекцију квалитета пре испоруке.

Q: Које области опслужујете?

О: Извозимо куке за кран широм света, укључујући Европу, Африку, Средњу{0}}Источну, Азију, Северну Америку, Јужну Америку и тако даље. Укупно више од 95 земаља широм света.

Q: Које услуге пружамо?

О: Услуге одабира производа, дизајн и модификација цртежа, сертификати о инспекцији производа као што су 3.1 сертификат, УТ, МТ извештај, извештај о механичким својствима и хемијском саставу, извештај о инспекцији боје, извештај о инспекцији димензија, извештај о тесту балансирања универзалног зглоба, извештај о испитивању балансирања спојнице.



Црте хоок

Crane Hook DrawingCrane Hook DrawingCrane Hook Drawing



Параметри куке за кран



Једнострука кука за кран стандард: ГБ/Т10051.4-2010 јединица: мм
кука ∅a1 a2 a3 b1 b2 l1 ∅d1 e3 h1 h2 тежина≈
(кг)
2.5 63 50 72 53 45 253 42 132 67 58 6.3
4 71 56 80 63 53 285 48 148 80 67 8.8
5 80 63 90 71 60 318 53 165 90 75 12.3
6 90 71 101 80 67 380 60 185 100 85 17.1
8 100 80 113 90 75 418 67 210 112 95 24
10 112 90 127 100 85 460 75 221 125 106 34
12 125 100 143 112 95 525 85 252 140 118 47
16 140 112 160 125 106 595 95 280 160 132 66
20 160 125 180 140 118 665 106 330 180 150 112
25 180 140 202 160 132 735 118 360 200 170 160
32 200 160 225 180 150 810 132 400 224 190 220
40 224 180 252 200 170 905 150 447 250 212 310
50 250 200 285 224 190 990 170 485 280 236 430
63 280 224 320 250 212 1120 190 550 315 265 600
80 315 250 358 280 236 1270 212 598 355 300 860
100 355 280 402 315 265 1415 236 688 400 335 1220
125 400 315 450 355 300 1590 265 750 450 375 1740
160 450 355 505 400 335 1790 300 825 500 425 2480
200 500 400 565 450 375 2048 335 900 560 475 3420
250 560 450 635 500 425 2305 375 980 630 530 4800





Двострука кука за кран стандард: ГБ/Т10051.6-2010 јединица: мм
кука ∅a1 a2 a3 ∅d1 e l1 h b1 f1 f2 тежина≈
(кг)
2.5 50 40 65 42 112 250 50 40 208 92 6.9
4 56 45 73 48 124 280 60 48 238 104 9.7
5 63 50 82 53 143 312 67 53 266 116 13.4
6 71 56 92 60 160 375 75 60 301 131 16.8
8 80 63 103 67 182 415 85 67 337 147 25.3
10 90 71 116 75 192 450 95 75 377 165 36.3
12 100 80 130 85 210 510 106 85 421 185 50.5
16 112 90 146 95 237 580 118 95 471 207 71.1
20 125 100 163 106 265 650 132 106 531 231 99.5
25 140 112 182 118 315 715 150 118 598 258 138
32 160 125 205 132 335 790 170 132 672 292 197
40 180 140 230 150 375 885 190 150 754 330 286
50 200 160 260 170 420 965 212 170 842 370 394
63 224 180 292 190 460 1090 236 190 944 414 547
80 250 200 325 212 515 1235 265 212 1062 462 759
100 280 224 364 236 575 1375 300 236 1186 516 1060
125 315 250 408 265 645 1550 335 265 1330 580 1491
160 355 280 458 300 725 1745 375 300 1505 655 2115
200 400 315 515 335 800 1998 425 335 1685 735 3015
250 450 355 580 375 875 2250 475 375 1885 825 4268





Двострука кука кранског ушица Димензије (мм) тежина
кука a1 a2 a3 b1 d1 D2 H15 e f1 h l1 кг
10 90 71 116 75 75 74 192 377 130 450 41
12 100 80 130 85 85 78 210 421 150 510 57
16 112 90 146 95 95 86 237 471 170 580 82
20 125 100 163 106 106 96 265 531 190 650 115
25 140 112 182 118 118 106 315 598 212 715 160
32 160 125 205 132 132 116 335 672 236 790 229
40 180 140 230 150 150 131 375 754 265 885 330
50 200 160 260 170 170 146 420 842 300 965 458
63 224 180 292 190 190 168 460 944 335 1090 638
80 250 200 325 212 212 188 515 1062 375 1235 892
100 280 224 364 236 236 208 575 1186 425 1375 1248
125 315 250 408 265 265 235 645 1330 475 1550 1757
160 355 280 458 300 300 260 725 1505 530 1745 2500
200 400 315 515 335 335 282 800 1685 600 1960 3560
250 450 355 580 375 375 312 875 1885 670 2210 5033
320 500 400 650 425 425 340 950 2125 750 2515 7095
400 560 450 730 475 475 378 1045 2375 840 2830 10010
Толеранција: Толеранција ковања према ДИН15402
Модификације: Дужина дршке (Л), више величина доступно на захтев.
Део куке: б1кХ; могу се дизајнирати и други делови.
